搪玻璃反应釜的结构主要有哪些

发布日期:2019-06-21 作者: 点击:

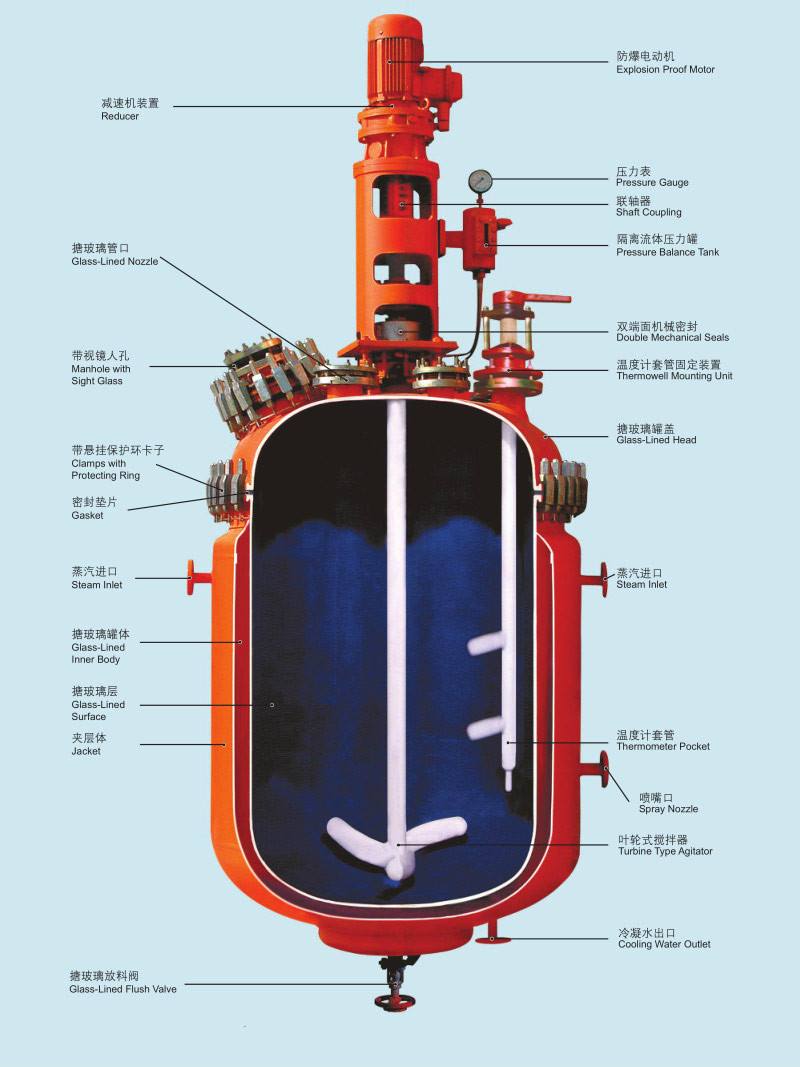

(1)搪玻璃反应釜由反应容器、搅拌器和驱动系统、冷却装置、安全装置和加热炉组成

1. 壶体和壶盖均为不锈钢材质。壶体通过螺纹与法兰连接。

2.搪玻璃反应釜主密封口采用A型双线密封,其它密封点采用弧面与平面、弧面与弧面线接触的密封形式,依靠接触面的高精度和光滑性,达到良好的密封效果。

3.壶外装有筒形碳化硅炉芯。电炉线穿入炉芯,端部从炉壳侧下部穿出。

4. 壶盖上装有压力表、爆破膜安全装置、汽液两相阀、温度传感器等装置,以便随时了解壶内的反应情况,调整壶内介质的比例,确保安全运行。

5. 该联轴器主要由具有强磁力的内外磁环组成,中间有轴承垫片。搅拌器由伺服电机通过耦合驱动。通过控制伺服电机的转速,达到控制搅拌速度的目的。

6. 测速线圈安装在箱体上部。当测速线圈与内磁环旋转时,测速线圈产生感应电动势。

7. 在磁性联轴器和水壶盖之间安装有冷却水套。操作温度高时应通冷却水,磁钢温度过高,不易退磁。

8. 轴承采用不锈钢或高强度电化学石墨制成,具有良好的减摩性和较长的维修周期。

(2)控制器

1. 搪玻璃反应釜的外壳采用标准铝合金底盘。上盖可向后拉出,维修方便。面板配有温度数显表、电压表、转速表、控制开关和操作调节旋钮。

2.电动原则:混合控制电路的电路板上的电子元件组装,采用双闭环控制系统,以稳定的速度精度、速度、抗干扰能力强等,并限制速度,流,如完善的保护功能,调整“速度”旋钮可以改变直流电压直流电机,从而改变电动机的速度,达到控制搅拌速度的目标。

3、搪玻璃反应釜的加热电路使用固态继电器(俗称调节块),调节加热电路往往是简单,只要调整“增兵”旋钮可以调节加热功率,与此同时,加热智能控制部分电路是配有数显表,使自由的加热温度过程控制的要求,和温度控制精度高。

4. 所有外部引线均从后面板通过控制器端子处的防水连接器引出。
